Article précédent
Parmi la vaste gamme de motifs décoratifs disponibles pour les panneaux à base de bois recouverts de papier imprégné, le panneau de mélamine Leather Design occupe une position unique.
Il n'imite pas le grain du bois et ne reproduit pas non plus la pierre. Au lieu de cela, avec un savoir-faire presque trompeur, il « transfère » les pores, le grain, l'éclat souple et même la chaleur tactile du cuir véritable sur la surface des panneaux à base de bois.
Surtout lorsque la technologie de gaufrage profond est appliquée, les textures du cuir ne sont plus seulement une illusion visuelle : elles deviennent une réalité tactile. Lorsque votre doigt glisse dessus, vous pouvez clairement sentir les hauts et les bas granuleux du grain de galet ou la fine texture mate du cuir Nappa.
Plus : technologie Yakco
Cependant, plus la texture du cuir est réaliste et plus le gaufrage est profond, plus les exigences mécaniques du support sont élevées.
Le gaufrage profond est essentiellement un processus de « remodelage » de la structure de la surface du panneau : il applique une pression élevée localisée sur le substrat, créant des déformations en relief et en retrait. Si la résistance à la flexion, le module d'élasticité et la force de liaison interne du substrat sont insuffisants, les zones en relief rebondiront progressivement, s'effondreront ou même se fissureront pendant l'utilisation – aussi réaliste que soit le motif du cuir, il se « dégonflera » après des mois ou des années.

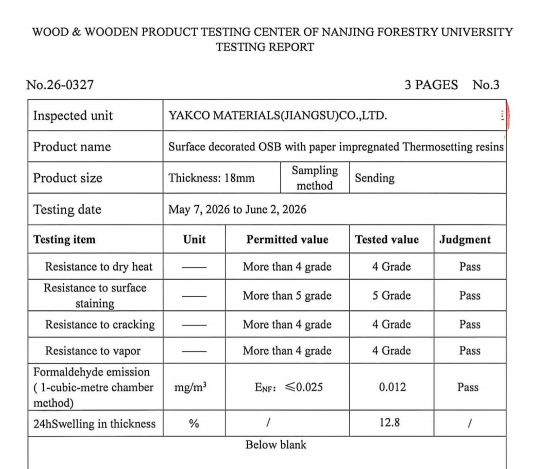

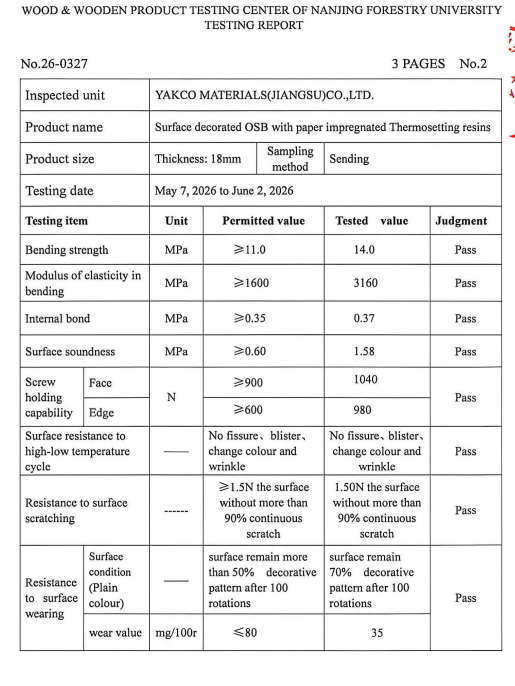

Les données mécaniques contenues dans le rapport de test servent de base essentielle pour juger si un panneau texturé en cuir peut véritablement « avoir un aspect et un toucher authentiques » tout en restant « inchangé au fil du temps ».
Résistance à la flexion : la « ligne de base anti-effondrement » du gaufrage profond du cuir
Le gaufrage profond crée des zones denses surélevées et en retrait sur la surface du substrat. Lorsqu'elle est soumise à une pression verticale (comme un poids assis ou des objets lourds), la contrainte se concentre sur les bords des renfoncements et les racines des saillies.
Si la résistance à la flexion est insuffisante, les zones gaufrées développeront des indentations permanentes sous la charge et la granularité des grains de galets sera progressivement « aplatie ».
La norme exige une résistance à la flexion ≥ 11,0 MPa, et la valeur testée a atteint 14,0 MPa, dépassant l'exigence de 27 %.
Cette marge garantit que lorsque les panneaux de cuir sont utilisés comme bureaux, sièges de chaise, panneaux latéraux de canapé ou autres composants porteurs, le grain tridimensionnel du gaufrage profond reste rebondi à long terme, sans perdre sa stratification tactile due à une utilisation quotidienne.
Module d'élasticité en flexion : la « rigidité à la fatigue » des crêtes des motifs en cuir
Le raffinement des textures du cuir dépend en grande partie de la clarté des crêtes – qu'il s'agisse des gros grains du cuir galet ou des fines rides du cuir Nappa, les deux sont définis par des crêtes acérées.
Le module d'élasticité reflète la capacité du matériau à résister à la déformation élastique : plus la valeur est élevée, plus la résistance au fluage du matériau sous charge à long terme est élevée.
La norme exige ≥ 1 600 MPa et la valeur testée atteint 3 160 MPa, soit près du double de l'exigence. Cela signifie que même si le panneau de cuir est soumis à une charge verticale à long terme provenant des portes d'armoires ou du poids du bureau, les crêtes en relief ne se « détendront pas » progressivement en raison de la gravité ou des changements de température, et les limites granulaires des grains de galets restent clairement visibles.
Force de liaison interne : l'« anti-délaminage intercouche » des saillies en relief
Le processus de pressage à chaud de gaufrage profond applique une pression inégale sur la surface du substrat : les saillies sont comprimées tandis que les creux sont relativement étirés.
Cette contrainte inégale teste l’intégrité de la liaison entre les couches internes du substrat. La force de liaison interne testée était de 0,37 MPa (standard ≥ 0,35 MPa).
Bien qu'à peine supérieure à la norme, cette valeur est particulièrement critique pour le gaufrage profond du cuir : elle garantit que les particules de grain saillantes ne « s'écaillent » pas à cause des microfissures intercalaires et que la couche décorative dans les zones en retrait ne se sépare pas du substrat en raison de l'étirement.
Densité du substrat : le « soutien sous-jacent » pour la rondeur des grains
La densité du substrat affecte directement l'effet de formation du gaufrage profond. Une densité trop faible empêche un gaufrage net, laissant les bords du grain flous ; une densité trop élevée alourdit les panneaux et accélère l'usure des outils.
La densité mesurée de 0,72 g/cm³ le place dans la fourchette moyenne supérieure de la norme nationale, équilibrant la clarté du gaufrage et la facilité de traitement.
Plus important encore, une densité uniforme garantit que l’ondulation du grain est très constante dans les différentes zones du même panneau – sans irrégularités telles qu’un grain clair au centre ou des bords flous.
Solidité de la surface : la « promesse zéro délaminage » entre la couche décorative en cuir et le substrat
La couche décorative des panneaux de cuir profondément gaufrés subit un étirement et une compression maximales pendant le processus de gaufrage.
Si la solidité de la surface est insuffisante, le papier décoratif au niveau des pores en retrait les plus profonds peut facilement se séparer du substrat, ce qui entraîne un « creux » ou un « pelage » visible. La solidité de la surface testée a atteint 1,58 MPa, soit 2,6 fois la valeur standard.
Ces données signifient que même dans les recoins les plus profonds de la fleur du cuir, la couche décorative reste entièrement intégrée au substrat – quels que soient les changements d'humidité ou les essuyages répétés, aucune délamination ne se produira.
Conclusion
La véritable valeur du panneau de mélamine Leather Design réside non seulement dans son expérience visuelle et tactile d'un réalisme convaincant, mais également dans le solide support mécanique fourni par le substrat sous le gaufrage profond.
Résistance à la flexion de 14,0 MPa, module d'élasticité de 3 160 MPa, force de liaison interne de 0,37 MPa, densité de 0,72 g/cm³ et état de surface de 1,58 MPa – ces données forment ensemble un « filet de sécurité mécanique » qui garantit que chaque particule de grain et chaque ride de la texture du cuir conserve son volume et sa clarté d'origine tout au long des décennies d'utilisation.
Lorsque vous choisissez des panneaux en cuir, n'oubliez pas : plus le toucher est réaliste, plus le support est critique.
La profondeur visible du grain du cuir dépend de la solidité invisible de la mécanique.
Plus : Planche Mélamine Design Cuir
