Article précédent
Ce qui rend les panneaux mélaminés à texture de bois gaufrée en 3D si captivants, c'est leur capacité à briser les limites de la « décoration plate » que l'on retrouve dans les panneaux décoratifs traditionnels : lorsque vous glissez votre doigt sur la surface, vous pouvez clairement sentir la texture ondulée, les pores en retrait et le grain sinueux, obtenant ainsi une unité parfaite d'expérience visuelle et tactile.
Cependant, même si le gaufrage profond confère au panneau une qualité tactile exceptionnelle, il crée également différents degrés de « zones de concentration de contraintes » sur la surface du substrat : plus le gaufrage est profond, plus le changement structurel de la surface du substrat est important. Si la résistance à la flexion, le module d'élasticité et la force de liaison interne du substrat sont insuffisants, les zones gaufrées sont sujettes à la déformation, au retour élastique ou même à la fissuration sous l'effet de contraintes ou de changements environnementaux.

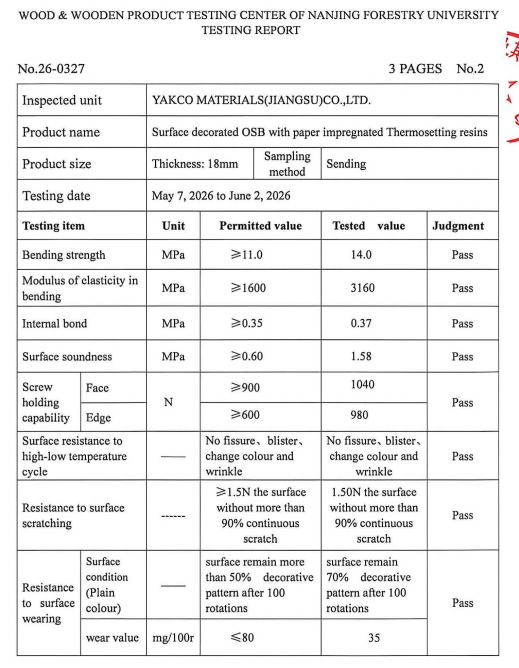

Les données mécaniques contenues dans le rapport d'essai servent de référence scientifique pour mesurer si cette « esthétique structurelle » est robuste.
Plus : technologie Yakco
Résistance à la flexion : le « squelette de flexion » du gaufrage 3D
La résistance à la flexion reflète la capacité du panneau à résister à la rupture lorsqu'il est soumis à des forces de flexion externes.
Pour les panneaux 3D à relief profond, la texture en relief et en retrait signifie que la surface du panneau n'est pas un plan complètement uniforme et que la répartition des contraintes devient plus complexe sous charge.
La norme exige une résistance à la flexion ≥ 11,0 MPa et la valeur testée a atteint 14,0 MPa, dépassant l'exigence de 27 %.
Cela signifie que même avec un gaufrage profond sur la surface, le panneau conserve une rigidité structurelle suffisante sous charge (par exemple, étagères, ordinateurs de bureau), empêchant ainsi une fracture prématurée ou une déformation irréversible due à la concentration de contraintes au niveau des zones gaufrées.
Module d'élasticité en flexion : la « mémoire de forme » des crêtes en relief
Le module d'élasticité mesure la capacité du panneau à reprendre sa forme initiale après déformation sous charge : plus la valeur est élevée, plus la résistance à la déformation est grande et moins il est susceptible de subir une flexion permanente sous l'effet de son propre poids ou de forces externes.
La norme exige ≥ 1 600 MPa et la valeur testée a atteint 3 160 MPa, soit près du double de la norme.
Pour les panneaux de mélamine gaufrés en 3D, l'importance de ces données est particulièrement prononcée : avec des structures microscopiques surélevées et en retrait sur la surface, un module d'élasticité élevé garantit que les zones gaufrées ne s'aplatissent pas progressivement en raison du « fluage » dû au poids à long terme des portes d'armoires, aux charges des étagères ou aux changements de température.
Les crêtes du grain du bois tridimensionnel conservent leur clarté initiale année après année, sans jamais perdre leur « tridimensionnalité ».
Force de liaison interne : la « stabilité intercouche » des saillies et des dépressions en relief
La force de liaison interne mesure l’intégrité de la liaison entre les couches internes du substrat.
Pendant le processus de pressage à chaud de gaufrage profond, une pression importante est appliquée à la surface du substrat ; si la force de liaison interne est insuffisante, la structure intercalaire au niveau des saillies en relief peut développer des microfissures ou un relâchement.
La norme exige une force de liaison interne ≥ 0,35 MPa, et la valeur testée était de 0,37 MPa, ce qui dépasse l'exigence.
Cette valeur garantit que les couches internes sont étroitement liées sans espaces ; même avec une profondeur de gaufrage considérable, le substrat ne subira pas de cloques en surface ou de gaufrage flou dû au délaminage.
Densité du substrat : la « logique sous-jacente » de la clarté du gaufrage
La densité du substrat affecte directement l'effet de formage et la durabilité du gaufrage.
Une densité trop faible empêche un gaufrage clair ; une densité trop élevée augmente la difficulté d'usinage et le poids du panneau.
La densité du produit mesurait 0,72 g/cm³, le plaçant dans la fourchette moyenne supérieure de la norme nationale, équilibrant la définition du gaufrage et la facilité de traitement.
Une densité uniforme garantit que la profondeur et la clarté du gaufrage sont très cohérentes sur les différentes zones du même panneau, évitant ainsi un effondrement localisé ou un grain flou.
Solidité de la surface : la « force de liaison » entre la couche décorative en relief et le substrat
La couche décorative sur les surfaces profondément gaufrées est étirée ou comprimée dans les zones gaufrées, ce qui impose des exigences plus élevées en matière de force d'adhérence.
La solidité de la surface testée a atteint 1,58 MPa, soit 2,6 fois la valeur standard.
Ces données signifient que même aux points de gaufrage les plus profonds (tels que les pores du bois en retrait), le papier décoratif reste étroitement adhéré au substrat, sans délaminage, cloquage ou enroulement des bords.
Chaque tronçon de la couche décorative pendant le processus de gaufrage est soutenu par une force de liaison suffisante.

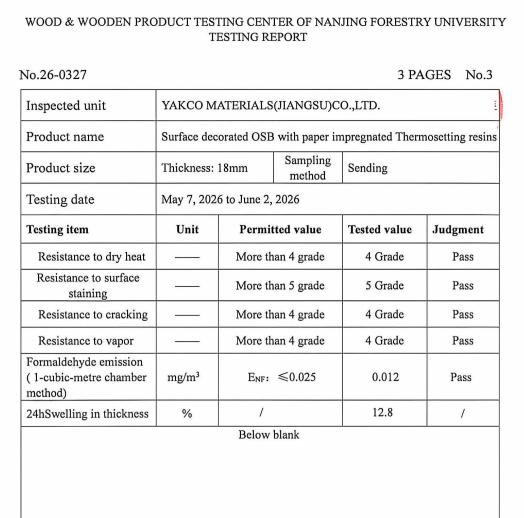

Conclusion
L'attrait esthétique du panneau de mélamine à texture de bois gaufré 3D réside dans le fait de donner vie au grain du bois, mais la véritable qualité industrielle consiste à garantir que cette tridimensionnalité « vivante » ne s'effondre pas, ne se déforme pas ou ne se brouille pas au fil des décennies d'utilisation.
Résistance à la flexion de 14,0 MPa, module d'élasticité de 3 160 MPa, force de liaison interne de 0,37 MPa, densité de 0,72 g/cm³ et état de surface de 1,58 MPa – chaque point de données renforce le « squelette » du gaufrage.
Lors du choix des panneaux gaufrés 3D, rappelez-vous : la profondeur visible de la texture dépend de la résistance mécanique invisible.
Seul un substrat structurellement solide peut supporter une beauté tridimensionnelle qui résiste au temps.
